La Importancia de la Pendiente Mínima en Cubiertas de Chapa Sándwich Tipo Teja

En la construcción de tejados, la pendiente o inclinación de la cubierta es un factor clave para identificar los paneles sándwich adecuados y establecer el mejor proceso de montaje. No dejes que la pendiente mínima sea un aspecto descuidado en tu proyecto de construcción. ¿Sabías que el 30% de las filtraciones en cubiertas con panel sándwich teja se deben a una inclinación incorrecta?

¿Qué es la Pendiente Mínima en Paneles Sándwich?

Cuando hablamos de la pendiente de un panel sándwich, nos referimos al grado de inclinación mínima para la instalación de paneles sándwich en una cubierta. Esta pendiente es necesaria para asegurar que el agua de lluvia se escurra y no se acumule en la superficie del tejado. La pendiente de una cubierta se puede expresar con un porcentaje o bien en grados a través del ángulo de inclinación de la pendiente. Lo más común es identificar la inclinación en porcentaje.

En términos generales, en una cubierta plana esta inclinación nunca supera el 5%, como es el caso de las cubiertas Deck. Una inclinación mínima típica para una cubierta con panel sándwich es del 5%. Sin embargo, ésta pendiente mínima sería solo recomendable para cubiertas en las que el panel se dispone de una sola pieza desde cumbrera a canalón.

Importancia de la Ficha Técnica del Fabricante

La ficha técnica del fabricante indica la pendiente recomendada en una cubierta de panel sándwich. En el caso de algunos paneles, se instalan en cubiertas inclinadas con una pendiente mínima del 7% y superior al 10% para la ejecución de solapes. Es crucial revisar los planos con el diseño y medidas de la cubierta, además de las condiciones de montaje y de solape entre los paneles.

Consecuencias de una Pendiente Inadecuada

Si la cubierta no tiene la pendiente adecuada, el agua de lluvia no se retirará de manera eficiente y puede acumularse en la estructura. Esto puede dañar la estructura, comprometer la integridad del aislamiento y provocar problemas de humedad y moho. La pendiente mínima en paneles sándwich es un aspecto que no debe descuidarse en el diseño y la instalación de una cubierta aislante.

Recomendaciones para la Instalación de Paneles Sándwich Tipo Teja

Lo primero que hay que tener en cuenta para el montaje de una cubierta con Panel Sándwich Teja es que la pendiente mínima de la misma debe ser del 10%. A continuación, se detallan los pasos a seguir:

1. Situar la primera chapa sándwich: En primer lugar, situamos en la estructura la primera chapa sándwich de nuestro tejado. Esta primera placa servirá de guía para el resto, por lo que hay que asegurarse de que está perfectamente encuadrada.
2. Atornillar la chapa sándwich a la estructura: En segundo lugar se atornilla la chapa sándwich a la estructura. Sin contar con la primera fila de ondas que es la que está pensada para el solape, medimos para hacer coincidir el tornillo con la correa de la estructura. Sólo se necesitan dos tornillos para una correcta fijación, una en la parte superior y otra en la parte inferior.
3. Tornillos y tapas: Los tornillos que se usan para la instalación de los paneles de sándwich teja incorporan una tapa plástica del mismo color que la cubierta para protegerlo y ocultar el tornillo. Quita la tapa y atornilla directamente sobre el panel.
4. Rematería: Para finalizar se perfecciona el montaje de una cubierta con panel sandwich con la rematería especial para este tipo de obra. Los remates frontales, laterales, de pared o muro, los canalones y las cumbreras protegerán la parte visible del aislante del viento y del agua y aportan belleza a la cubierta.

Código Técnico de la Edificación (CTE)

El CTE establece en su documento HS 1 que la pendiente mínima para cubiertas con paneles metálicos debe ser del 5% hacia los puntos de desagüe. Sin embargo, para el panel sándwich teja, los fabricantes suelen exigir un 10% mínimo debido a su perfil y sistema de solape.

Solapes Longitudinales y Transversales

Es importante considerar los solapes longitudinales y transversales al instalar paneles sándwich. Los fabricantes resuelven el solape longitudinal mediante un sistema de «aguas fuera» con una altura con respecto a la cota inferior de entre 4 y 5 cms. En el caso de que el agua pase por encima del solape longitudinal, la entrada de agua será casi segura.

El solape transversal entre paneles sándwich se resuelve «in situ» mediante el corte y limpieza del núcleo aislante del panel y el sellado de la chapa superior. Al utilizar espesores entre los 0,3 mm habituales y los 0,5 mm como máximo, cuando limpiamos el aislante del panel, se queda una chapa de este espesor, de una longitud de 20 cms y un ancho de 1 metro. La estabilidad de este elemento se asegura fijándolo mediante tornillería al panel inferior y aplicando un cordón de sellante.

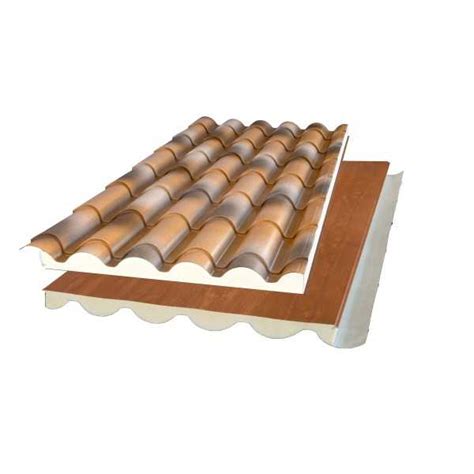

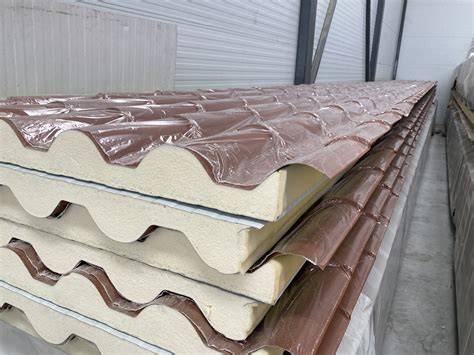

Ventajas del Panel Sándwich Tipo Teja

El panel sándwich tipo teja ofrece numerosas ventajas:

• Impermeabilidad: Las placas sándwich imitación teja son impermeables.
• Materiales de calidad: Construidos con materiales de excelente calidad, como el acero prelacado en la chapa exterior.
• Fácil colocación e instalación: Su sistema de montaje es rápido y sencillo, lo que permite ahorrar en costes de mano de obra.
• Versatilidad: Existe variedad en los acabados de chapa sándwich teja, con diferentes espesores de la chapa exterior y grosores del núcleo aislante interior.
• Duración: Los paneles sándwich teja se fabrican con materiales de la mejor calidad.
• Aislamiento térmico: El núcleo interior de poliuretano (PUR) inyectado de alta densidad ofrece un excelente aislamiento térmico.
• Ahorro: Además del ahorro en la instalación, se ahorra en tiempo gracias a la mejora de eficiencia energética.
• Estética: Un techo de panel teja no se diferencia a simple vista de un techo de teja tradicional.

Panel Sándwich de 3 Grecas para Cubierta

El panel aislante de 3 grecas para cubierta ofrece durabilidad, aislamiento y facilidad de instalación. Está compuesto por:

• Dos chapas metálicas perfiladas galvanizadas y prelacadas.
• Núcleo de espuma de poliuretano (PUR).
• Sistema de solape metálico.

Este panel es ideal para tejados con una pendiente mínima del 5%, proporcionando aislamiento térmico y acústico, resistencia y durabilidad.

Asesoramiento Profesional

Si tienes alguna duda sobre cómo instalar tus paneles, no dudes en contactar con expertos. Ellos estarán encantados de hacer realidad tus proyectos. Recuerda que una inclinación correcta no solo cumple la normativa, sino que alarga la vida de tu cubierta.

Desde Panel Sandwich Plus, los comerciales y el equipo técnico especializado asesorarán sobre todas las inquietudes que surjan, teniendo muy en cuenta que cada panel tiene su peculiaridad en función del lugar de instalación.
